Đúc gang vỏ hộp số, vỏ hộp giảm tốc bằng khuôn cát tươi tại DISOCO

Vỏ hộp số và vỏ hộp giảm tốc vừa bảo vệ các bộ phận truyền động, vừa tạo kết cấu để lắp đặt trục, ổ bi và các chi tiết liên quan. Với những thiết kế có khoang rỗng, gân tăng cứng, chân đế và nhiều vị trí lắp ghép, chất lượng phôi đúc là nền tảng quan trọng cho công đoạn gia công và lắp ráp.

Đúc gang bằng khuôn cát tươi phù hợp với các chi tiết có kết cấu dạng hộp và khoang rỗng như vỏ hộp số, vỏ hộp giảm tốc. Tại Công ty TNHH MTV Diesel Sông Công - DISOCO, hệ thống dây chuyền đúc khuôn cát tươi được sử dụng để sản xuất các chi tiết bằng gang xám FC và gang cầu FCD.

Vỏ hộp số, vỏ hộp giảm tốc cần đáp ứng những yêu cầu gì?

Phôi đúc vỏ hộp số cần đáp ứng đồng thời yêu cầu về vật liệu, hình dạng, chất lượng kim loại và lượng dư gia công. Những yếu tố này ảnh hưởng trực tiếp đến khả năng tạo ra các bề mặt lắp ghép đúng yêu cầu ở công đoạn tiếp theo.

Một vỏ hộp số thường có nhiều vùng kết cấu khác nhau: thành hộp bao quanh khoang chứa, vị trí đỡ ổ bi, mặt bích, chân đế và gân tăng cứng. Vì vậy, khi xây dựng phương án đúc, cần xem xét sự thay đổi chiều dày giữa các vùng, vị trí đặt lõi và khả năng điền đầy của kim loại lỏng.

Các yêu cầu đáng chú ý gồm:

• Kết cấu và kích thước phôi: bảo đảm hình dạng thân hộp, khoang rỗng và vị trí các phần chức năng theo bản vẽ đúc.
• Chất lượng tại vùng gia công: kiểm soát khuyết tật như rỗ khí, rỗ co hoặc lẫn cát, đặc biệt ở các vị trí sẽ gia công lỗ và mặt lắp ghép.
• Lượng dư gia công: bố trí phù hợp tại lỗ lắp ổ bi, mặt bích, mặt phân chia thân hộp và các bề mặt làm kín.
• Yêu cầu chứa dầu: với hộp số sử dụng dầu bôi trơn, chất lượng thành hộp và các bề mặt làm kín cần được đánh giá theo yêu cầu thiết kế.

Cần phân biệt rõ độ chính xác của phôi đúc và độ chính xác của chi tiết sau gia công. Các yêu cầu như dung sai lỗ lắp ổ bi, độ đồng tâm, độ phẳng hay độ nhám bề mặt thường cần được hoàn thiện và kiểm tra bằng các công đoạn gia công phù hợp.

Gang xám FC hay gang cầu FCD phù hợp với vỏ hộp số?

Việc lựa chọn gang xám FC hay gang cầu FCD phải dựa trên yêu cầu cơ tính, tải trọng và điều kiện vận hành của từng thiết kế.

Gang xám có graphite dạng tấm, thường được quan tâm nhờ khả năng giảm chấn và tính gia công. Gang cầu có graphite dạng cầu, phù hợp với nhiều yêu cầu về độ bền và độ dẻo. Đặc tính cụ thể còn phụ thuộc vào mác gang và tổ chức nền kim loại.

Đối với đơn hàng đúc theo bản vẽ, mác gang và tiêu chuẩn áp dụng cần được thống nhất ngay từ đầu. Nếu thay đổi vật liệu, cần đánh giá lại mức độ phù hợp với thiết kế thay vì chỉ lựa chọn theo giá thành hoặc khả năng sẵn có.

Vì sao đúc khuôn cát tươi phù hợp với vỏ hộp số gang?

Đúc khuôn cát tươi cho phép tạo phôi thân hộp có kết cấu bên ngoài và khoang rỗng bên trong thông qua sự kết hợp giữa khuôn và lõi. Phương pháp này đã được ứng dụng trong sản xuất phôi vỏ hộp số bằng cả gang xám và gang cầu.Khuôn cát tươi sử dụng hỗn hợp cát, chất kết dính như bentonite và nước để tạo khuôn.

• Tạo hình thân hộp, gân và chân đế ngay trên phôi

Vỏ hộp số có thể bao gồm thành hộp, gân tăng cứng, chân đế và mặt bích trong cùng một kết cấu. Phương án đúc phù hợp cho phép tạo hình các phần này ngay trên phôi, đồng thời bố trí lượng dư tại những vùng cần gia công.

Tuy nhiên, thiết kế cần được xem xét theo điều kiện đúc thực tế. Góc thoát khuôn, bán kính chuyển tiếp và sự thay đổi chiều dày đều là những yếu tố cần trao đổi giữa đơn vị thiết kế và nhà sản xuất.

• Sử dụng lõi để tạo khoang rỗng

Khoang chứa bánh răng và các khoảng trống bên trong thân hộp được tạo bằng lõi đúc. Độ chính xác và vị trí của lõi ảnh hưởng đến chiều dày thành hộp cũng như hình dạng bên trong sản phẩm.Do đó, với chi tiết vỏ hộp số, năng lực làm lõi và kiểm soát lắp lõi là một phần quan trọng của phương án sản xuất. Một sản phẩm có trọng lượng phù hợp với dây chuyền vẫn cần được đánh giá thêm về độ phức tạp của kết cấu lõi.

• Tổ chức sản xuất lặp lại theo đơn hàng

Khi khuôn mẫu, lõi và các thông số công nghệ được chuẩn hóa, dây chuyền đúc khuôn cát tươi có thể sản xuất hàng loạt phôi đúc theo cùng một bản vẽ. Việc kiểm soát quy trình giúp duy trì sự đồng đều giữa các sản phẩm và các lô hàng, phù hợp với doanh nghiệp có nhu cầu đặt hàng định kỳ.

Chất lượng giữa các lô còn phụ thuộc vào việc kiểm soát hỗn hợp cát, kim loại lỏng, quá trình rót và kiểm tra sản phẩm. Vì vậy, đánh giá nhà cung cấp cần kết hợp cả năng lực thiết bị và phương án kiểm soát chất lượng.

Năng lực đúc gang FC/FCD bằng khuôn cát tươi tại DISOCO

DISOCO đúc các chi tiết gang xám FC và gang cầu FCD theo bản vẽ, phục vụ nhu cầu sản xuất vỏ hộp số, vỏ hộp giảm tốc và các chi tiết vỏ thiết bị truyền động. Với dây chuyền đúc khuôn cát tươi tự động SINTO của Nhật Bản và dây chuyền bán tự động, đáp ứng đúc sản phẩm trọng lượng 1–70 kg . Bên cạnh đó, năng lực đúc kết hợp gia công cơ khí giúp DISOCO đáp ứng đơn hàng từ tạo phôi đến gia công các vị trí lắp ghép theo yêu cầu kỹ thuật của khách hàng.

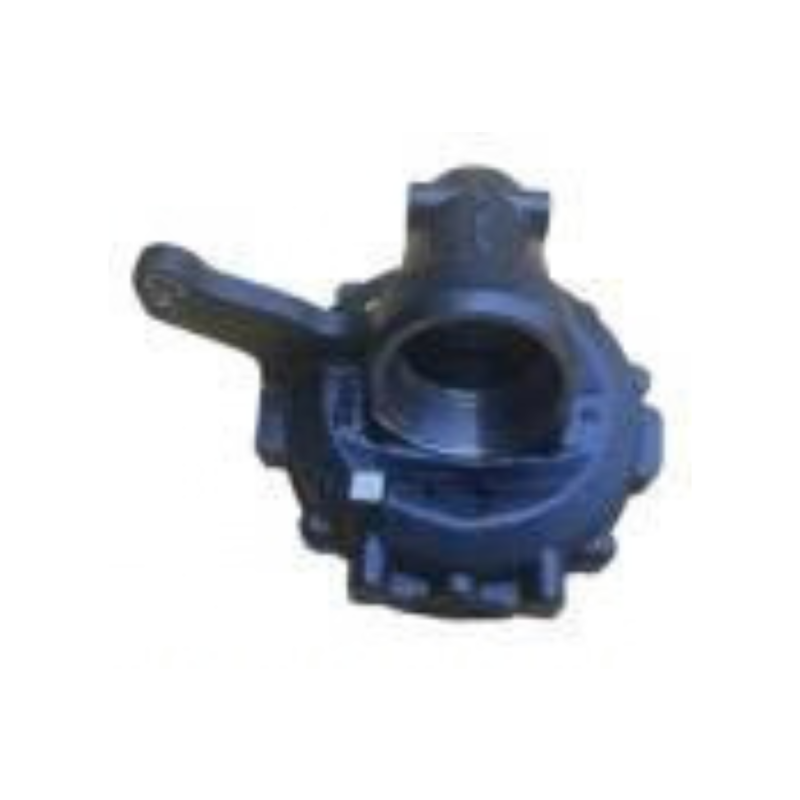

Sản phẩm thực tế: Vỏ hộp số FCD450 tại DISOCO

DISOCO đã sản xuất vỏ hộp số bằng gang cầu FCD450, trọng lượng 9,8 kg, cung cấp cho khách hàng FDI. Đây là một sản phẩm tiêu biểu trong nhóm chi tiết gang phục vụ thiết bị truyền động của doanh nghiệp.

Liên hệ DISOCO để trao đổi phương án đúc gang FC/FCD bằng khuôn cát tươi cho vỏ hộp số, vỏ hộp giảm tốc và các chi tiết vỏ thiết bị truyền động theo bản vẽ.
