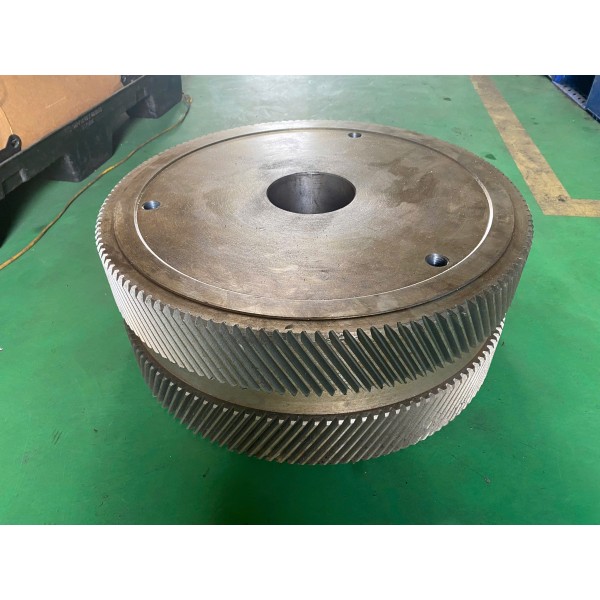

Thấm C-N / Carbonitriding / 浸炭窒化
CARBONITRIDING là một dạng thấm cacbon khí đã được cải tiến, chứ không phải là một dạng thấm nitơ. Quá trình cải tiến bao gồm việc bổ sung nitơ vào lớp thấm cacbon khi nó đang được sản xuất.Carbonitriding chủ yếu được sử dụng để tạo ra lớp vỏ cứng, chống mài mòn, thường có độ sâu từ 0,075 đến 0,75 mm (0,003 đến 0,030in.). Lớp vỏ carbonitriding có khả năng làm cứng tốt hơn lớp vỏ cacbon (nitơ làm tăng khả năng làm cứng của thép; nó cũng là chất ổn định austenit và hàm lượng nitơ cao có thể dẫn đến austenit bị giữ lại, đặc biệt là trong thép hợp kim).
Do đó, bằng cách carbonitriding và tôi, có thể sản xuất lớp vỏ cứng với chi phí thấp hơn trong phạm vi độ sâu của lớp vỏ đã chỉ định, bằng cách sử dụng thép carbon hoặc thép hợp kim thấp. Có thể đạt được độ cứng hoàn toàn với ít biến dạng hơn bằng cách tôi dầu, hoặc trong một số trường hợp, thậm chí là tôi bằng khí, sử dụng bầu khí quyển bảo vệ làm môi trường tôi.
Các loại thép thường được phủ cacbonit bao gồm các loại thép với hàm lượng cacbon lên đến khoảng 0,25%. Ngoài ra, nhiều loại thép trong cùng loạt này với phạm vi cacbon từ 0,30 đến 0,50% được phủ cacbonit đến độ sâu lớp vỏ lên đến khoảng 0,3 mm (0,01 in.) khi cần kết hợp lõi cứng, được tôi xuyên và bề mặt cứng, chịu mài mòn lâu dài (trục và bánh răng truyền động là những ví dụ điển hình). Các loại thép như 4140, 5130, 5140, 8640 và 4340 dùng cho các ứng dụng như bánh răng chịu tải nặng được xử lý bằng phương pháp này ở 845 °C (1550 °F).
Xe hơi (Sản xuất hàng loạt) / Linh kiện cơ khí
CONTACT
Liên hệ về sản phẩm trênThông tin công ty
Carburizing / Carbonitriding / Induction Hardening
GIỚI THIỆU CHUNG
