高精度コネクタピンのCNC旋盤加工  - PREC VIET NAM

電子機器、自動車、通信機器、医療機器などの分野において、コネクタ（電気接続部品）は信号や電力を安定して伝送するための重要な役割を担っています。

コネクタの構造の中でも、接触ピン（コンタクトピン）は小型部品でありながら高い技術精度が求められる重要な部品です。

コネクタメーカーにとって、コネクタ部品の加工は単なる機械加工ではなく、高精度加工・材料の安定性・品質管理を総合的に実現する高度な製造技術が求められます。

コネクタピンCNC旋盤加工の難しさ

コネクタピンは非常に小型で、直径φ1.5〜φ3mm程度でありながら、直径に対して長さがある細長い形状が多く、CNC旋盤加工において多くの技術的課題があります。

1. 小径・長尺部品の加工による振動・変形リスク

細長い軸形状のコネクタピンを旋盤加工する場合、加工中に振動が発生しやすく、わずかなズレでも

・部品の変形

・寸法精度の低下

・コネクタ組立時の不具合

などの問題につながる可能性があります。

そのため、切削条件、工具選定、加工プロセスの最適化が極めて重要になります。

2. 高精度な深穴加工

コネクタピンの特徴の一つとして、導線を接続するための深穴構造があります。

小径部品の深穴加工では、

・切粉排出の難しさ

・穴内部のバリ発生

・穴の芯ズレ

といった問題が発生しやすくなります。

これらを適切に管理できない場合、コネクタの導電性能や信頼性に直接影響する可能性があります。

3. ケーブル固定用スリット加工（crimp構造）

多くのコネクタピンには、ケーブルを固定するための

・スリット加工（slit）

・圧着構造（crimp）

が必要となります。

この工程では

・スリット形状の高精度加工

・材料変形の制御

・ケーブルハーネス組立時の安定した圧着性能

が求められ、コネクタ加工の中でも難易度の高い加工技術となります。

微細・高精度コネクタピン加工ならPRECベトナムへ ― 安定品質で量産対応

PREC VIETNAM CO., LTD.は、精密コネクタ部品のCNC旋盤加工に豊富な経験を持つ企業であり、特にケーブル用コネクタピンや電子コネクタ用接触ピンの加工を得意としています。

ベトナム工場では、日本品質の管理基準に基づいた生産体制を構築し、難易度の高い部品加工にも安定して対応しています。

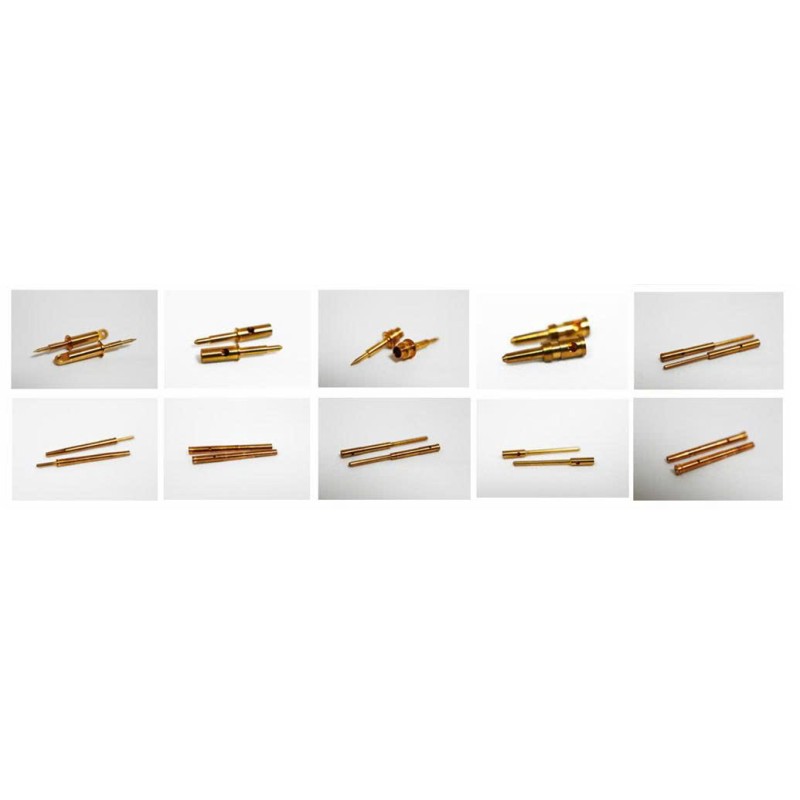

小径コネクタ部品（φ1.5〜φ3mm）の精密加工

PRECでは、φ1.5〜φ3mmの小径コネクタ部品のCNC旋盤加工に対応しており、以下の用途に幅広く採用されています。

・自動車用ケーブルハーネス

・電子コネクタ

・医療・計測機器

・通信機器

加工工程を最適化することで、細長い部品でも振動を抑え、高精度加工を実現しています。

深穴部品の切粉処理とバリ除去

深穴構造を持つコネクタピンに対して、PRECでは

・切粉排出管理

・横穴・縦穴内部のバリ除去

などの工程管理を徹底し、内部品質の高い部品加工を実現しています。

スリット加工・圧着構造にも対応

PRECでは、お客様の設計仕様に応じて

・スリット加工（slit cut）

・圧着構造（crimp）

にも対応しています。

そのため、以下の工程を一貫加工で提供可能です。

・コネクタ部品のCNC旋盤加工

・ピン先端加工

・品質検査

・量産対応

また、導電性と耐食性を高めるための**金メッキ処理（gold plating）**にも対応しています。

PRECの製品は、同一顧客に対して10年以上継続して納入されている実績があり、生産の安定性と品質の高さが証明されています。

PRECベトナムは、電子機器・自動車・精密機器向けコネクタメーカーのパートナーとして、コスト最適化と高品質部品供給をサポートします。
