SM-5－小型ギヤおよび精密機械部品向けの耐摩耗性に優れた焼結材

技術・サービス

Peace-LonのSM-5は、小モジュールギヤや精密機械構造部品向けの鉄系焼結材です。旧JIS SMF5030相当材であり、用途や要求特性に応じて、スチーム処理または浸炭焼入れ・焼戻しを施すことができます。優れた機械的強度と熱処理への対応力を備えているため、SM-5は、表面硬度、耐摩耗性、寿命の向上が求められる部品に適しています。また、粉末冶金による量産性のメリットも活用できます。

SM-5とは

SM-5は、鉄を主成分とし、銅、ニッケル、炭素を配合した機械構造部品用の焼結材です。金属粉末を金型内で圧縮成形し、その後焼結することで、金属粒子を結合させ、必要な強度と精度を備えた部品を製造します。この製法により、ギヤや各種機械部品を完成形状に近い形で成形できるため、材料ロスを抑え、一部の切削加工工程を削減できる場合があります。SM-5は焼結後の状態で使用できるほか、用途に応じて表面処理や熱処理を追加し、必要な特性に調整することも可能です。

SM-5の主な特長

• 旧JIS SMF5030相当材
• 銅およびニッケルを含む鉄系焼結材
• 浸炭焼入れ・焼戻しに対応
• スチーム処理に対応
• 高い引張強さと降伏強さ
• 小モジュールギヤに適している
• 各種精密機械部品に使用可能
• 粉末冶金による量産に適している

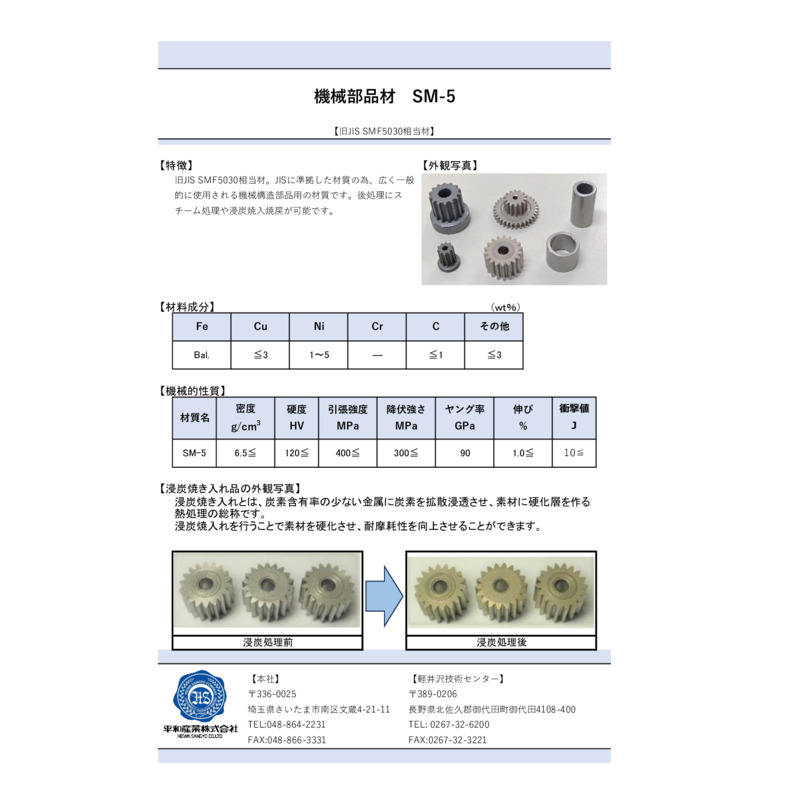

SM-5の材料成分

SM-5は鉄を主成分とし、機械的強度や熱処理特性を確保するために、銅およびニッケルを配合しています。このコンテンツはLark Docsでのみサポートされています。鉄系の母材と合金元素を組み合わせることで、SM-5は一般的な焼結材よりも高い強度が求められる部品に対応しやすく、さらに熱処理によって表面特性を改善することもできます。

SM-5の機械的性質

このコンテンツはLark Docsでのみサポートされています。上記の機械的性質から、SM-5は、引張強さ、変形に対する耐性、機械的安定性が求められる機械構造部品に適しています。※完成品の実際の特性値は、焼結密度、形状、寸法、熱処理方法および製造条件によって異なる場合があります。

SM-5が小型ギヤに適している理由

小型ギヤは、限られたスペースの中で動力を伝達する必要があります。歯の寸法が小さくなる一方で、荷重や伝達出力が増加すると、歯面や歯元に応力が集中しやすくなります。その結果、以下のような問題が発生する可能性があります。

• 歯面の摩耗
• 歯の変形や欠け
• 振動や騒音の増加
• かみ合い精度の低下
• 伝動機構の寿命低下

SM-5は優れた機械的強度を持ち、浸炭焼入れにも対応しているため、精度、耐摩耗性、長寿命のバランスが求められる小型ギヤに適しています。

浸炭焼入れによってSM-5の特性はどのように向上するのか

浸炭焼入れとは、炭素含有量の少ない鉄系材料の表面層に炭素を拡散浸透させ、その後焼入れを行うことで、硬い表面層を形成する熱処理です。SM-5製ギヤに浸炭焼入れを施すことで、以下の効果が期待できます。

• 歯面硬度の向上
• 耐摩耗性の改善
• 繰り返し接触による損傷の抑制
• 芯部に必要な強度の維持
• 部品寿命の延長

焼入れ後には焼戻しを行い、熱処理によって生じた応力を緩和し、機械的特性を調整します。※実際の硬度や寿命向上効果については、各製品の処理条件および評価結果に基づいて確認する必要があります。

SM-5はスチーム処理にも対応

SM-5は、浸炭焼入れ・焼戻しだけでなく、スチーム処理にも対応しています。鉄系焼結材にスチーム処理を施すと、材料表面および一部の気孔内部に酸化物層が形成されます。処理条件に応じて、以下の効果が期待できます。

• 防錆性の向上
• 表面の気密性向上
• 一部の摩擦特性の改善
• 気孔を通じた液体の浸透抑制

処理方法は、製品の使用目的に応じて選定する必要があります。このコンテンツはLark Docsでのみサポートされています。

SM-5の主な用途

SM-5は、以下のような各種ギヤおよび機械構造部品に適しています。

• 小モジュールギヤ
• モーター用ギヤ
• 減速機用ギヤおよび関連部品
• OA機器用ギヤ
• 自動車部品
• 精密機械部品
• パイプ形状部品
• ブッシュおよび各種焼結構造部品
• 熱処理や耐摩耗性が求められる部品

Peace-Lonの高精度ギヤ製造能力

適切な焼結材の選定に加え、ギヤ精度は、かみ合い性能、騒音、伝動機構の寿命に直接影響します。Peace-Lonには、JGMA精度等級2級までのギヤ製作実績があり、以下のような高い精度が求められる用途にも対応可能です。

• 小型モーター
• OA機器
• 精密機械
• 減速機
• 低騒音が求められる伝動機構

Peace-Lonは、材料選定、焼結製造、熱処理、高精度加工、検査、品質保証まで一貫して対応できます。ギヤの耐摩耗性を向上させたい、寿命を延ばしたい、または熱処理に対応した焼結材をお探しの場合は、Peace-Lon Vietnamが各製品の実際の要求条件に基づいて最適な方法をご提案します。
