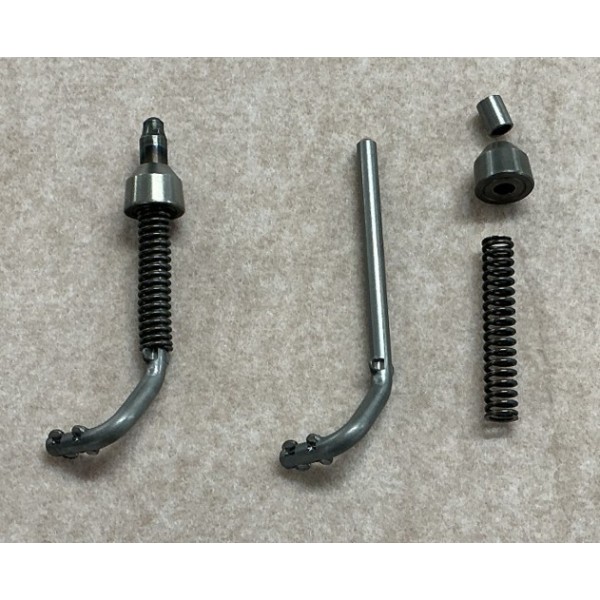

Heat treatment and cam angle management supporting the safety characteristics of parking rods

Technology & Services

パーキングロッドはAT車の停止状態を保持する保安部品であり、保安特性として熱処理条件とカム角度精度が厳格に指定されています。これらの要求は、車両がPレンジで確実に停止し、誤作動によって動き出さないために必要不可欠な性能です。
■ ロッドに求められる保安特性
ロッドは高周波焼入れ後に焼き戻しを行います。この時、表面硬さと焼入れ深さの正確さが要求されます。さらに、焼入れパターンが指定位置を貫通することは厳禁です。硬度が低すぎれば摩耗が早く進行しロックが掛からなくなり、高すぎれば脆性破壊のリスクを高めます。特定部位のみを硬化させる熱処理パターンの管理が、安全性を保つ鍵になります。
■ カムに求められる保安特性
カムは浸炭焼入れによりロッドより高い硬度が求められます。これはロッドと繰り返し当たる摺動部として高い耐摩耗性が必要なためです。また、焼入れ深さが指定され、カム角度が特に重要特徴として管理されます。角度がわずかに変わるだけでロック爪とのかみ合わせが変化し、Pレンジに入っても車両が完全に停止しない事態を招くためです。
■ 保安特性が失われた場合のリスク
・ 異常摩耗
・ 破断
・ 熱処理不良による変形
・ カム角度のズレ
これらが発生すると、車両がPレンジに入った状態でも動き出す可能性があり、重大事故（人的被害）に直結します。
■ 保安特性を確保するための製造管理
安全性能を守るためには次が重要です。
・ 熱処理条件（温度・深さ・硬度）の工程保証
・ 焼入れパターンを確認する外観・硬度測定
・ カム角度の高精度測定とロットばらつき管理
・ 熱処理後の変形測定（真直度・寸法変化）
・ 異常摩耗の工程内チェック
これらは単なる品質管理ではなく、事故防止のための保安管理です。
■ 大橋鉄工ベトナムの強み
大橋鉄工ベトナムでは、日本本社の規格に基づき、ロッド・カムの熱処理とカム角度を保安特性として特別管理しています。硬度・焼入れ深さ・角度測定を精密に実施し、熱処理後の変形も含めて総合的に品質保証することで、車両の安全を支える部品を安定供給しています。
詳細はPDFをダウンロードしていただくか、お気軽にお問合せください。
